Практическое задание № 1

Тема 5. Короткие замыкания в системах электроснабжения

Номер варианта определяется двумя числами по таблице 1, по первым буквам фамилии и имени. Вариант задания имеет следующую структуру: X1.Х2.

Таблица 1

Варианты задания

Первая буква фамилии	Вариант (Х1)	, А	Uном, кВ	tзащ, с	Первая буква имени	Вариант (Х2)	tзащ, с	, А	s, мм2
С	6	6500	10	0,47	Е	6	0,15		3×95



Задание

Выполните проверку кабеля с бумажно-масляной изоляцией сечением  на напряжение , на термическую стойкость току короткого замыкания , если время действия тока КЗ , а также определите температуру проводника в момент отключения тока КЗ. Если заданный кабель не прошел проверку по термической стойкости к току КЗ, разработайте предложения по сохранению в работе кабеля заданного сечения. В нормальном режиме по кабелю протекает ток равный  (ток определяется из значения длительно допустимого тока  для заданного кабеля).



Таблица 1.1

Допустимые температуры токоведущих жил медных проводников

для кабелей с бумажно-масляной изоляцией

Характеристики проводника	, °С	, °С	, °С	Значения С,
Uном = 10 кВ	60	90	200	145









Таблица 1.2

Длительно допустимый ток для трехжильных кабелей с медными жилами и бумажно-масляной изоляцией

Сечение токопроводящей жилы, s, мм2	Длительно допустимый ток, Iд.д, А
	до 3 кВ	6 кВ	10 кВ
95	340	295	265

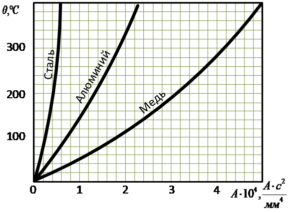

Рисунок 1- Кривые нагрева токоведущих частей, изготовленных из различных материалов

Практическое задание № 2

Тема 5. Короткие замыкания в системах электроснабжения



Номер варианта определяется двумя числами по таблице 2, по первым буквам фамилии и имени. Вариант задания имеет структуру X1.Х2.

Таблица 2

Варианты задания

Первая буква фамилии	Вариант (Х1)	, МВ∙А	, кВ	, кА	, МВ∙А	, кА	, о.е.	, кВ	, МВ∙А	Первая буква имени	Вариант (Х2)	, кА
С	16	130	10,5	7,15	151	8,3	0,73	10	100	Е	5	0,8	1,85



Задание

Токи и мощность КЗ на шинах ГПП, вычисленные для базисных условий , , , имеют значения , . Приведенное к базисным условиям относительное сопротивление от источника питания до точки КЗ составляет . Приведенное время протекания КЗ  Выберите реактор с таким расчетом, чтобы мощность КЗ за реактором снизилась до величины . Расчетный ток нагрузки – , . Выполните проверку выбранного реактора по величине остаточного напряжения на шинах низкого напряжения ГПП при условии сохранения не менее 50 % номинального напряжения. Выполните проверку реактора по электродинамической и термической стойкости к токам КЗ, приняв ударный коэффициент .

Таблица 2.1

Паспортные данные реакторов



Тип реактора
РТСТ 10-1000-12	10	1000	12	42,1	16,5	6

Практическое задание № 3

Тема 2. Приемники электрической энергии промышленных предприятий

Номер варианта определяется двумя числами по таблице 3, по первым буквам фамилии и имени. Вариант задания имеет структуру X1.Х2.

Таблица 3

Таблица значений

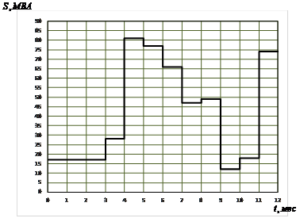

Вариант (Х1)	Годовой график нагрузки	Вариант (Х2)	Коэффициент мощности,
16		5	0,77



Задание

Для годового графика полной мощности, заданного вариантом, определите коэффициент формы К_ф, коэффициент заполнения графика К_з.г. и число часов использования максимальной нагрузки .

Практическое задание № 4

Тема 4. Внутризаводское электроснабжение

Номер варианта определяется по таблице 4, по первым буквам фамилии и имени. Вариант задания имеет структуру X1.Х2.



Таблица 4

Вариант задания

Первая буква фами­лии	Ва­ри­ант (Х1)	Ц1		Ц2		Ц3		Пер­вая буква имени	Вариант (X2)	Ц4		Ц5
С	17		0,7		0,75		0,8	Е	6		0,85		0,83





Задание

На территории предприятия расположены пять цехов с мощностями , кВт. Известны координаты каждого цеха, заданные в виде ( ), а также коэффициенты активной мощности. Определите местоположение главной понизительной подстанции предприятия и постройте картограмму нагрузок.

Таблица 5

Вариант	Ц1
	X	Y	P	cos
С,Е	0,5	0,4	630	0,7
	Ц2
	X	Y	P	cos
	0,5	1,5	400	0,75
	Ц3
	X	Y	P	cos
	1,5	1,3	100	0,8
	Ц4
	X	Y	P	cos
	1,9	2	630	0,85
	Ц5
	X	Y	P	cos
	0,5	2	1000	0,83
